Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken

Name: Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken
Brand: Ningbo Kent Bearing Co., Ltd
SKU: UCP204
Availability: InStock

Markenbezeichnung:	BUGAO
Modellnummer:	UCP204
MOQ:	Verhandelbar
Preis:	Negotiatable
Lieferzeit:	2-4 Wochen
Zahlungsbedingungen:	T/T

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

KN-Nummer

Zertifizierung:

ISO9001:2015

OEM-Dienstleistung:

Anpassung willkommen

Blockmaterial:

Gusseisen

OEM-Dienstleistung:

Erhältlich

Produktbezeichnung:

UCT Kissenblocklager

Material:

Lagerstahl (GCr15), Edelstahl, Keramik usw.

Präzision:

P0, P6, P5, P4

Genehmigung:

C2, C0, C3, C4

Spezifikation:

Öffnen, Z, ZZ, RZ, 2RZ, RS, 2RS

Geräusche und Vibrationen:

Z1V1, Z2V2, Z3V3, Z4V4

Toleranzklasse:

Abweichend von den in Absatz 1 genannten Anforderungen ist die Abweichung von den in Absatz 1 genann

Lagerbestand:

Reich

HS-Code:

8482102000

Verpackung Informationen:

Einzelverpackung, Industrieverpackung/Rohrverpackung

Versorgungsmaterial-Fähigkeit:

30,000,000 Stück pro Jahr

Hervorheben:

Z4V4 UCT Kissenblocklager

UCT Kissenblocklager Selbstausrichtung

UCT206 Lager C2

Produkt-Beschreibung

Vorteile von Lagern mit Kissenblock der Serie Z4 Selbstausrichtung UCT204

Fähigkeit zur Selbstausrichtung:
- Die Lager der Z4-Serie sind so konzipiert, dass sie eine Fehlausrichtung der Welle ausgleichen, die durch Montagefehler, Wellenbeugung oder Gehäuseverformungen auftreten kann.Dies verringert die Belastung des Lagers und verlängert seine Lebensdauer.
Haltbarkeit:
- Diese Lager sind aus hochwertigem GCr15-Lagerstahl gefertigt und bieten eine hervorragende Abwehr gegen Verschleiß, Korrosion und Verformung, auch unter schweren Lasten.
Robuste Wohnungen:
- DieGusseisengehäusebietet eine überlegene Festigkeit und Stabilität und gewährleistet eine zuverlässige Leistung in anspruchsvollen Umgebungen.
Wenige Wartung:
- Das vorgeschmierte Design und die effektive Dichtung reduzieren die Notwendigkeit häufiger Wartung, was Zeit und Kosten spart.
Vielseitigkeit:
- Für eine Vielzahl von Anwendungen geeignet, einschließlich Anwendungen mit hohen Schwingungen oder dynamischen Belastungen.
Einfache Installation:
- Die Vierbolzkonstruktion sorgt für eine sichere und stabile Montage und vereinfacht die Montage und Ausrichtung.

Abmessungen des Lagers UCT204

Parameter	Abmessungen (mm)
Durchmesser der Bohrung (d)	20 mm
Außendurchmesser (D)	47 mm
Lagerbreite (B)	14 mm
Abmessungen des Gehäuses (L x W x H)	104 x 80 x 46 mm
Abstand zwischen den Montagelöchern (A)	70 mm
Durchmesser des Montagelochs (B)	11 mm
Gewicht	Ungefähr 1,0 kg

Der Zweck des sich selbst ausrichtenden Designs

Entschädigung für Fehlausrichtung:
- Selbstgerichtete Lager können die Winkelverzerrung der Welle berücksichtigen, wodurch die Belastung des Lagers verringert und seine Lebensdauer verlängert wird.
Weniger Verschleiß:
- Durch die Kompensation der Fehlausrichtung minimieren diese Lager eine ungleichmäßige Lastverteilung und verringern den Verschleiß sowohl des Lagers als auch der Welle.
Verbesserte Leistung unter rauen Bedingungen:
- Selbstgerichtete Lager eignen sich hervorragend für Anwendungen, bei denen eine Fehlagleichung häufig auftritt, z. B. in landwirtschaftlichen Maschinen, Fördersystemen und Industrieventilatoren.
Niedrigere Wartungskosten:
- Die Fähigkeit, mit Fehlausrichtung umzugehen, verringert die Notwendigkeit häufiger Anpassungen und Wartungen, was Zeit und Kosten spart.

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 0

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 1

Parameter der Kugellager der UCT-Serie mit Kissenblock

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 2

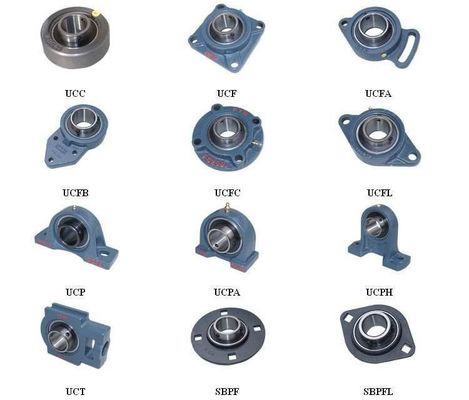

Weite Anwendungsbereiche von Kissenblocklagern


Anpassung willkommen:

Wir können Ihre Marke (Logo, Kunstwerk) auf dem Schild drucken oder Ihre Marke auf dem Schild mit Laser gravieren.
Wir können Ihre Verpackung nach Ihrem Entwurf anpassen.
Alle Urheberrechte sind im Besitz der Kunden und wir haben versprochen, keine Informationen preiszugeben.

Verpackung und Versand:

Die tiefen Rillen Kugellager werden sicher einzeln verpackt, oder Rohrverpackung oder verpackt als Anpassung Verpackung
Die Versandmethode ist verhandelbar.

Andere technische Daten von Lagern

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 4

ABEC-1 Toleranzklasse ABEC-1 (P0)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
1.0.6	2.5	0	-8	10	8	6	6	10	0	- 40	12
2.5	10	0	-8	10	8	6	6	10	0	- 120	15
10	18	0	-8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- 12	15	12	9	9	15	0	- 120	20
50	80	0	- 15 Jahre.	19	19	11	11	20	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	-8	10	8	6	10	6	15	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	-8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13 Jahre.	16	13	10	20	10	25
80	120	0	- 15 Jahre.	19	19	11	26	11	35
120	150	0	- 18 Jahre.	23	23	14	30	14	40

ABEC-3ToleranzklasseABEC-3 (P6)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
11.0 Uhr.6	2.5	0	- Sieben	9	7	5	5	5	0	- 40	12
2.5	10	0	- Sieben	9	7	5	5	6	0	- 120	15
10	18	0	- Sieben	9	7	5	5	7	0	- 120	20
18	30	0	-8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- 12	15	15	9	9	10	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	- Sieben	9	7	5	9	5	8	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	- Sieben	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13 Jahre.	16	16	10	20	10	18
120	150	0	- 15 Jahre.	19	19	11	25	11	20

ABEC-5ToleranzklasseABEC-5 (P5)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal		3	maximal	maximal	maximal	Hoch	Niedrig	maximal
1.0.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	-8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150 Dollar.	6

Außenring									Toleranz in Um/s
D mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	maximal	Hoch	Niedrig	maximal
1.2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- Sieben	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7ToleranzklasseABEC-7 (P4)

Innerer Ring												Toleranz in Um/s
d mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
d mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	Niedrig	maximal
1.0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- Sieben	0	- 5	7	5	3.5	4	5	5	0	- 150 Dollar.	- 150 Dollar.	4

Außenring												Toleranz in Um/s
D mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
D mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	maximal
1.2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- Sieben	0	- Sieben	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Toleranzdaten für Vibrationen eines einzelnen Lagers

D	V			V1			V2			V3			V4
mm	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Maximale Vibrationsbeschleunigung eines einzelnen Lagers

D	Durchmesserreihe ((0)				Durchmesserreihe ((2)					Durchmesserreihe ((3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 6

Firmenmarke KYODO YUSHI	Erzeugnis	Grundöl	Anwendungsbereich	Eigenschaften


Exxon	Multemp SRL	Polyolsäster+Diester	(-50, + 150)	Ausgezeichnete Geräuschdämpfungsfähigkeit und längere Lebensdauer
	Multemp PS	Diester+Raffiniertes Mineralöl	(-50,+130)	Ausgezeichnete Leistung bei niedrigen Temperaturen, hervorragende Geräuschdämpfung
	Multemp SM-B	Synthetische Kohlenwasserstoffe	(-50,+200)	Lange Lebensdauer bei hoher Temperatur,exzellente Niedertemperaturleistung, hohe Geschwindigkeit, geringe Geräuschbelastung
	Multemp ET-K	Synthetischer Ether + Polyolester	(-40≥+200)	hat eine längere Lebensdauer bei hohen Betriebstemperaturen
MOBILE	Polyrex EM	Mineralfett	(-40,+180)	Langlebigkeit und hohe Temperatur
	Beacon325	Synthetische Fette	(-54,+150)	Fett für allgemeine Zwecke
	Andok C	Kanalisierung von Erdölfett	(-27,+120)	Ein reibungsloses Laufen, lange Lebensdauer mit minimalem Wanderungsbedarf
CHEVRON	Mobil 28 (MIL-G-81322)	Synthetische Kohlenwasserstoffe	(-54,+177)	Weiter Temperaturbereich, gutes Drehmoment bei niedrigen Temperaturen
CHEVRON	Mobil HP	Lithiumkomplex	(-30,+110)	Vibration, moderate Geschwindigkeit und gute Korrosionsbeständigkeit
Schal	SRI-2	Mineralfett	(-30,+180)	Hoher Temperaturbereich, gute Wasserdichtigkeit
DUPONT	Alvania 2	Mineralfett	(-35, +120)	Langlebigkeit und hohe Temperatur
DUPONT	RLQ Nr. 2	Mineralfett	(-50, + 150)	Geräuscharm, hohe Geschwindigkeit und hohe Temperatur
Klüber	ASONIC	Synthetische Kohlenwasserstoffe	(-50,+140)	Hohe Temperaturstabilität mit guten Schmiereigenschaften
- Ich bin hier.	HANGU 2#	Mineralfett	(-20+120)	Geräuscharm
- Ich bin hier.	HTHS	Mineralfett	(-40,+180)	Hohe Geschwindigkeit, niedrige Temperatur, geringes Drehmoment und geringer Lärm

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 7

Die Radialfreiheit von Lagern mit Elektromotorqualität

Langeweile			Zentralbank
Über.		einschließlich		Min.	Maximal
mm	Zoll	mm	Zoll	Ich weiß nicht.	Ich weiß nicht.
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Die Daten für die Mini-Tiefen-Rohbeläger ohne Belastung sind wie folgt:										Toleranz in um
Langeweile				Inch R-Serie	C2		Normal		C3		C4
Über.		einschließlich			C2		Normal		C3		C4
mm	Zoll	mm	Zoll		Min.	maximal	Min.	maximal	Min.	maximal	Min.
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16 bis 18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Die Daten für die Mini-Tiefen-Rohbeläger ohne Belastung sind wie folgt:									Toleranz in um
Zulassungscode	MC1		MC2		MC3		MC4		MC5
Genehmigung	Min.	maximal	Min.	maximal	Min.	maximal	Min.	maximal	Min.	maximal
Genehmigung	1	6	4	9	6	11	9	14	15	22

Umbauten:

Motorkugellager

Keramische Walzlager

Gummisiegellager

Verwandte Produkte

Video

ABEC 3 Elektromotorenlager 6200 2RS 6200 ZZ Hochpräzisionslager

Erhalten Sie besten Preis

Video

ABEC 5 6001ZZ Lager mit geringen Geräuschen 6002 2RS Lager P5 für asynchrone Motoren

Erhalten Sie besten Preis

Video

Hochpräzisions-Stille Kugellager 6201ZZ 6201 2RS Lager ABEC 3 für Desktop-Ventilatormotor

Erhalten Sie besten Preis

Video

6202 Hochpräzisionskugellager für mechanische Anlagen

Erhalten Sie besten Preis

Video

6000 ZZ Kugellager Einzelreihe Motor Kugellager ABEC-5

Erhalten Sie besten Preis

Video

Gummiversiegeltes 6000 2RS Kugellager ABEC 3 Poolpumpe Hochgeschwindigkeitslager

Erhalten Sie besten Preis

6203 2RS Universelle Standardgröße Tiefgrube Kugellager Fabrikpreis

Erhalten Sie besten Preis

Video

Einfachreihenwaschbecken ABEC 3 6205 2RS Lager Z3V3 Z4V4

Erhalten Sie besten Preis

Einzelheiten Zu Den Produkten

Haus Produits

Elektromotorlager

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken

Alle Kategorien

Elektromotorlager

mit einer Breite von mehr als 20 mm,

Lager der Serie 6000

Lager der Serie 6200

Lager der Baureihe 6300

Lager der Baureihe 6800

Lager der Baureihe 6900

hohe Präzision Lager

Tragen P6

Tragen P5

P4 Lager

Miniaturlager

Nicht-Standardlager

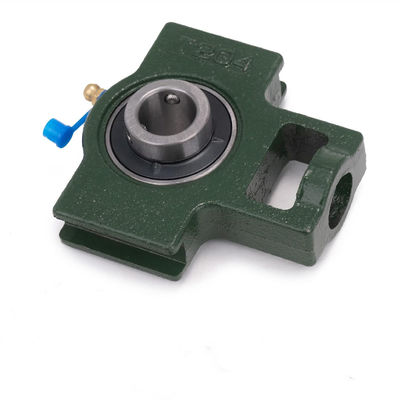

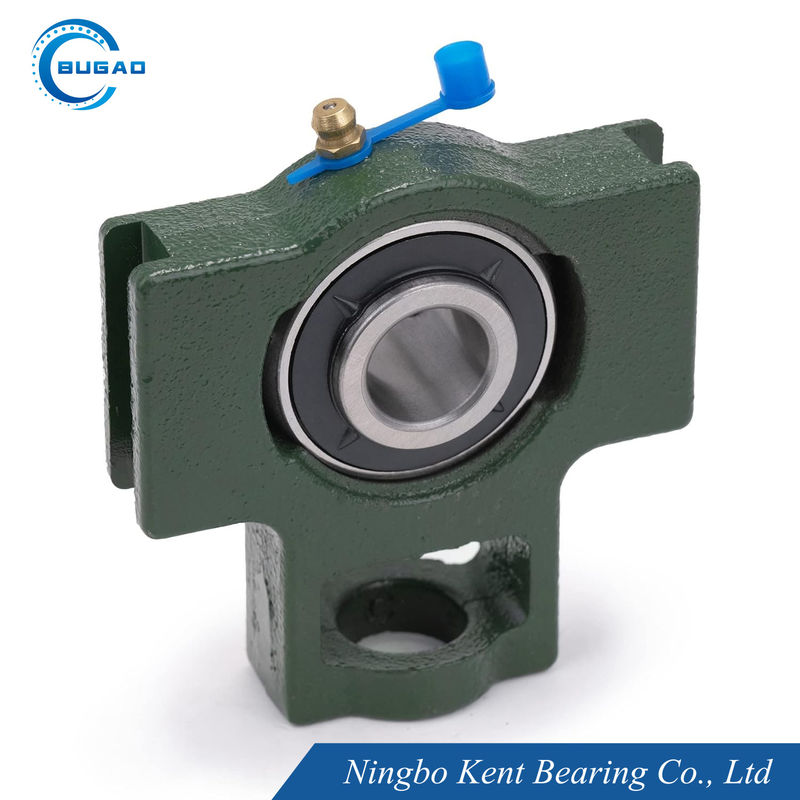

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken

Markenbezeichnung:	BUGAO
Modellnummer:	UCP204
MOQ:	Verhandelbar
Preis:	Negotiatable
Verpackungsdetails:	Einzelverpackung, Industrieverpackung/Rohrverpackung
Zahlungsbedingungen:	T/T

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

KN-Nummer

Markenname:

BUGAO

Zertifizierung:

ISO9001:2015

Modellnummer:

UCP204

OEM-Dienstleistung:

Anpassung willkommen

Blockmaterial:

Gusseisen

OEM-Dienstleistung:

Erhältlich

Produktbezeichnung:

UCT Kissenblocklager

Material:

Lagerstahl (GCr15), Edelstahl, Keramik usw.

Präzision:

P0, P6, P5, P4

Genehmigung:

C2, C0, C3, C4

Spezifikation:

Öffnen, Z, ZZ, RZ, 2RZ, RS, 2RS

Geräusche und Vibrationen:

Z1V1, Z2V2, Z3V3, Z4V4

Toleranzklasse:

Abweichend von den in Absatz 1 genannten Anforderungen ist die Abweichung von den in Absatz 1 genann

Lagerbestand:

Reich

HS-Code:

8482102000

Min Bestellmenge:

Verhandelbar

Preis:

Negotiatable

Verpackung Informationen:

Einzelverpackung, Industrieverpackung/Rohrverpackung

Lieferzeit:

2-4 Wochen

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

30,000,000 Stück pro Jahr

Hervorheben:

Z4V4 UCT Kissenblocklager

UCT Kissenblocklager Selbstausrichtung

UCT206 Lager C2

Produkt-Beschreibung

Vorteile von Lagern mit Kissenblock der Serie Z4 Selbstausrichtung UCT204

Fähigkeit zur Selbstausrichtung:
- Die Lager der Z4-Serie sind so konzipiert, dass sie eine Fehlausrichtung der Welle ausgleichen, die durch Montagefehler, Wellenbeugung oder Gehäuseverformungen auftreten kann.Dies verringert die Belastung des Lagers und verlängert seine Lebensdauer.
Haltbarkeit:
- Diese Lager sind aus hochwertigem GCr15-Lagerstahl gefertigt und bieten eine hervorragende Abwehr gegen Verschleiß, Korrosion und Verformung, auch unter schweren Lasten.
Robuste Wohnungen:
- DieGusseisengehäusebietet eine überlegene Festigkeit und Stabilität und gewährleistet eine zuverlässige Leistung in anspruchsvollen Umgebungen.
Wenige Wartung:
- Das vorgeschmierte Design und die effektive Dichtung reduzieren die Notwendigkeit häufiger Wartung, was Zeit und Kosten spart.
Vielseitigkeit:
- Für eine Vielzahl von Anwendungen geeignet, einschließlich Anwendungen mit hohen Schwingungen oder dynamischen Belastungen.
Einfache Installation:
- Die Vierbolzkonstruktion sorgt für eine sichere und stabile Montage und vereinfacht die Montage und Ausrichtung.

Abmessungen des Lagers UCT204

Parameter	Abmessungen (mm)
Durchmesser der Bohrung (d)	20 mm
Außendurchmesser (D)	47 mm
Lagerbreite (B)	14 mm
Abmessungen des Gehäuses (L x W x H)	104 x 80 x 46 mm
Abstand zwischen den Montagelöchern (A)	70 mm
Durchmesser des Montagelochs (B)	11 mm
Gewicht	Ungefähr 1,0 kg

Der Zweck des sich selbst ausrichtenden Designs

Entschädigung für Fehlausrichtung:
- Selbstgerichtete Lager können die Winkelverzerrung der Welle berücksichtigen, wodurch die Belastung des Lagers verringert und seine Lebensdauer verlängert wird.
Weniger Verschleiß:
- Durch die Kompensation der Fehlausrichtung minimieren diese Lager eine ungleichmäßige Lastverteilung und verringern den Verschleiß sowohl des Lagers als auch der Welle.
Verbesserte Leistung unter rauen Bedingungen:
- Selbstgerichtete Lager eignen sich hervorragend für Anwendungen, bei denen eine Fehlagleichung häufig auftritt, z. B. in landwirtschaftlichen Maschinen, Fördersystemen und Industrieventilatoren.
Niedrigere Wartungskosten:
- Die Fähigkeit, mit Fehlausrichtung umzugehen, verringert die Notwendigkeit häufiger Anpassungen und Wartungen, was Zeit und Kosten spart.

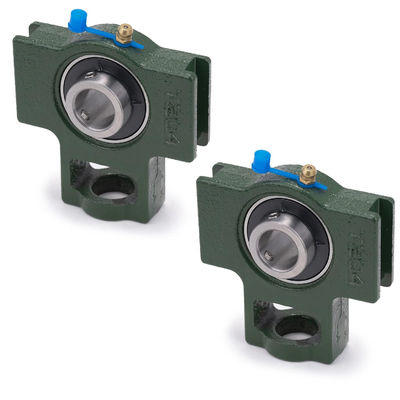

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 0

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 1

Parameter der Kugellager der UCT-Serie mit Kissenblock

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 2

Weite Anwendungsbereiche von Kissenblocklagern


Anpassung willkommen:

Wir können Ihre Marke (Logo, Kunstwerk) auf dem Schild drucken oder Ihre Marke auf dem Schild mit Laser gravieren.
Wir können Ihre Verpackung nach Ihrem Entwurf anpassen.
Alle Urheberrechte sind im Besitz der Kunden und wir haben versprochen, keine Informationen preiszugeben.

Verpackung und Versand:

Die tiefen Rillen Kugellager werden sicher einzeln verpackt, oder Rohrverpackung oder verpackt als Anpassung Verpackung
Die Versandmethode ist verhandelbar.

Andere technische Daten von Lagern

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 4

ABEC-1 Toleranzklasse ABEC-1 (P0)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
1.0.6	2.5	0	-8	10	8	6	6	10	0	- 40	12
2.5	10	0	-8	10	8	6	6	10	0	- 120	15
10	18	0	-8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- 12	15	12	9	9	15	0	- 120	20
50	80	0	- 15 Jahre.	19	19	11	11	20	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	-8	10	8	6	10	6	15	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	-8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13 Jahre.	16	13	10	20	10	25
80	120	0	- 15 Jahre.	19	19	11	26	11	35
120	150	0	- 18 Jahre.	23	23	14	30	14	40

ABEC-3ToleranzklasseABEC-3 (P6)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
11.0 Uhr.6	2.5	0	- Sieben	9	7	5	5	5	0	- 40	12
2.5	10	0	- Sieben	9	7	5	5	6	0	- 120	15
10	18	0	- Sieben	9	7	5	5	7	0	- 120	20
18	30	0	-8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- 12	15	15	9	9	10	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	- Sieben	9	7	5	9	5	8	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	- Sieben	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13 Jahre.	16	16	10	20	10	18
120	150	0	- 15 Jahre.	19	19	11	25	11	20

ABEC-5ToleranzklasseABEC-5 (P5)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal		3	maximal	maximal	maximal	Hoch	Niedrig	maximal
1.0.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	-8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150 Dollar.	6

Außenring									Toleranz in Um/s
D mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	maximal	Hoch	Niedrig	maximal
1.2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- Sieben	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7ToleranzklasseABEC-7 (P4)

Innerer Ring												Toleranz in Um/s
d mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
d mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	Niedrig	maximal
1.0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- Sieben	0	- 5	7	5	3.5	4	5	5	0	- 150 Dollar.	- 150 Dollar.	4

Außenring												Toleranz in Um/s
D mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
D mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	maximal
1.2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- Sieben	0	- Sieben	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Toleranzdaten für Vibrationen eines einzelnen Lagers

D	V			V1			V2			V3			V4
mm	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Maximale Vibrationsbeschleunigung eines einzelnen Lagers

D	Durchmesserreihe ((0)				Durchmesserreihe ((2)					Durchmesserreihe ((3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 6

Firmenmarke KYODO YUSHI	Erzeugnis	Grundöl	Anwendungsbereich	Eigenschaften


Exxon	Multemp SRL	Polyolsäster+Diester	(-50, + 150)	Ausgezeichnete Geräuschdämpfungsfähigkeit und längere Lebensdauer
	Multemp PS	Diester+Raffiniertes Mineralöl	(-50,+130)	Ausgezeichnete Leistung bei niedrigen Temperaturen, hervorragende Geräuschdämpfung
	Multemp SM-B	Synthetische Kohlenwasserstoffe	(-50,+200)	Lange Lebensdauer bei hoher Temperatur,exzellente Niedertemperaturleistung, hohe Geschwindigkeit, geringe Geräuschbelastung
	Multemp ET-K	Synthetischer Ether + Polyolester	(-40≥+200)	hat eine längere Lebensdauer bei hohen Betriebstemperaturen
MOBILE	Polyrex EM	Mineralfett	(-40,+180)	Langlebigkeit und hohe Temperatur
	Beacon325	Synthetische Fette	(-54,+150)	Fett für allgemeine Zwecke
	Andok C	Kanalisierung von Erdölfett	(-27,+120)	Ein reibungsloses Laufen, lange Lebensdauer mit minimalem Wanderungsbedarf
CHEVRON	Mobil 28 (MIL-G-81322)	Synthetische Kohlenwasserstoffe	(-54,+177)	Weiter Temperaturbereich, gutes Drehmoment bei niedrigen Temperaturen
CHEVRON	Mobil HP	Lithiumkomplex	(-30,+110)	Vibration, moderate Geschwindigkeit und gute Korrosionsbeständigkeit
Schal	SRI-2	Mineralfett	(-30,+180)	Hoher Temperaturbereich, gute Wasserdichtigkeit
DUPONT	Alvania 2	Mineralfett	(-35, +120)	Langlebigkeit und hohe Temperatur
DUPONT	RLQ Nr. 2	Mineralfett	(-50, + 150)	Geräuscharm, hohe Geschwindigkeit und hohe Temperatur
Klüber	ASONIC	Synthetische Kohlenwasserstoffe	(-50,+140)	Hohe Temperaturstabilität mit guten Schmiereigenschaften
- Ich bin hier.	HANGU 2#	Mineralfett	(-20+120)	Geräuscharm
- Ich bin hier.	HTHS	Mineralfett	(-40,+180)	Hohe Geschwindigkeit, niedrige Temperatur, geringes Drehmoment und geringer Lärm

Z4V4 UCT Kissenblocklager Selbstausrichtung UCT204 Lagerlager C2 mit Gehäuse Kissenblöcken 7

Die Radialfreiheit von Lagern mit Elektromotorqualität

Langeweile			Zentralbank
Über.		einschließlich		Min.	Maximal
mm	Zoll	mm	Zoll	Ich weiß nicht.	Ich weiß nicht.
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Die Daten für die Mini-Tiefen-Rohbeläger ohne Belastung sind wie folgt:										Toleranz in um
Langeweile				Inch R-Serie	C2		Normal		C3		C4
Über.		einschließlich			C2		Normal		C3		C4
mm	Zoll	mm	Zoll		Min.	maximal	Min.	maximal	Min.	maximal	Min.
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16 bis 18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Die Daten für die Mini-Tiefen-Rohbeläger ohne Belastung sind wie folgt:									Toleranz in um
Zulassungscode	MC1		MC2		MC3		MC4		MC5
Genehmigung	Min.	maximal	Min.	maximal	Min.	maximal	Min.	maximal	Min.	maximal
Genehmigung	1	6	4	9	6	11	9	14	15	22

Umbauten:
