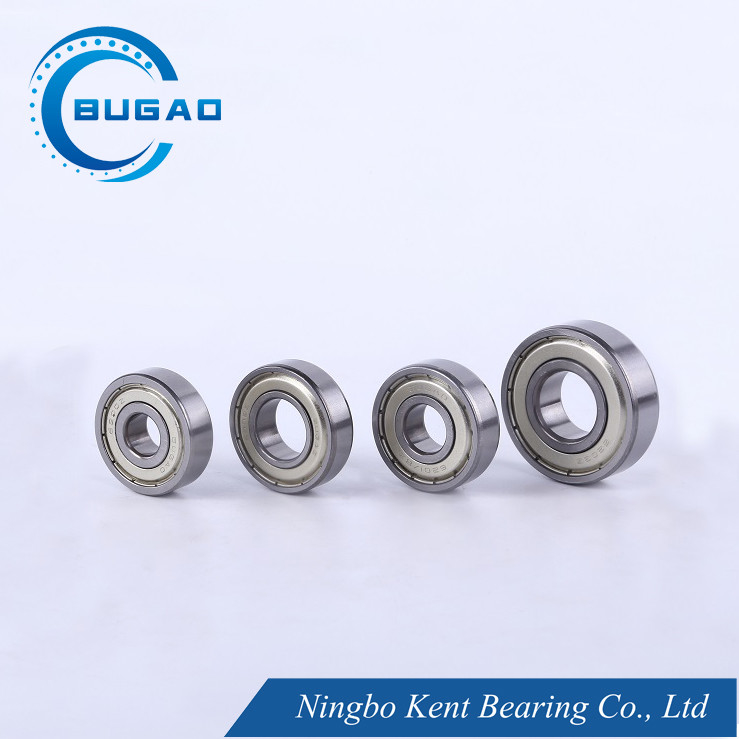

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial

Markenbezeichnung:	BUGAO
Modellnummer:	608
MOQ:	3000 Stück
Preis:	Verhandlungsfähig
Lieferzeit:	20 -30 Tage
Zahlungsbedingungen:	30% Anzahlung, 70% vor dem Versand

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Zertifizierung:

ISO9001:2015

Führen des Namens:

608 Kugellager

Präzisionsbewertung:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Kontakt-Winkel:

0 Grad

Dichtungsart:

Öffnen, ZZ, RZ, 2RS

Lagerart:

Einfachreihender Tiefen-Groove-Ball

Serie:

Lager der Serie 6000

Geräusche und Vibrationen:

Z1V1, Z2V2, Z3V3, Z4V4

Anzahl der Zeilen:

Einzelne Zeile

Lagerbestand:

Reich

Anpassung:

Anpassung willkommen

Verpackung Informationen:

Einzelverpackung, Industrieverpackung/Rohrverpackung

Versorgungsmaterial-Fähigkeit:

30.000.000

Hervorheben:

angepasste offene Kugellager

Offene Kugellager Z4V4

608 Offene Lager ABEC 5

Produkt-Beschreibung

Anpassung 6000 Serie Lager für Z4V4 Leistung Geräuscharme Vibrationskontrolle in Edelstahlmaterial

Beschreibung des Produkts:
DieZ4V4 608 Präzisionskugellagerist einSpeziell konstruiert, leistungsstarkeLösung für Anwendungen mit hohen Anforderungenaußergewöhnliche Genauigkeit, Langlebigkeit und Korrosionsbeständigkeit. hergestellt aushochwertiger Edelstahl (AISI 440C oder 304/316 für Lebensmitteloptionen)und TreffenABEC-5 Toleranznormen, dieses Lager sorgtreibungsloser Betrieb, minimale Vibrationen und längere LebensdauerDies gilt auch bei hohen Geschwindigkeiten oder in rauen Umgebungen.Z4V4 Freiraumbietet eine optimale interne Passform für reduzierte Reibung, während optionaleDoppeldichtungen (2RS) oder Schilde (ZZ)Schutz vor Verunreinigungen.

Abmessungsdiagramm (608 Lager in Standardgrößen)

Innerer Durchmesser (d):8 mm

Außendurchmesser (D):22 mm

Breite (B):7 mm

Material:Stahl aus rostfreiem Stahl (AISI 440C/304/316)

Freigabe:Z4V4 (falls erforderlich an C3/C4 angepasst)

Versiegelung:Optional ZZ (Metallschilde) oder 2RS (Gummidichtungen)

Hauptvorteile und Anwendungen

Leistungsvorteile:

ABEC-5 Präzision:Strenge Toleranzen fürgeringer Lärm, Hochgeschwindigkeitsdrehung(bis zu 30.000 U/min mit Fettschmierung).
Bauten aus Edelstahl:WiderstandRost, Chemikalien und Feuchtigkeit- ideal für Lebensmittelverarbeitung, Schifffahrt oder medizinische Geräte.
Z4V4 Freigabe:Eine optimierte interne Passform reduziert Reibung und Wärmeaufbau gegenüber Standardlagern.
Anpassbar:Erhältlich mitSchilde, Dichtungen oder offene Muster, und Spezialfette (Lebensmittel, Hochtemperatur).

Typische Anwendungen:

Hochgeschwindigkeitsmaschinen:Zahnbohrmaschinen, CNC-Spindeln, Robotik.

Korrosive Umgebungen:Marineausrüstung, Chemiepumpen, Waschbereiche.

Lebensmittel und Medizin:Fördergeräte, Mischer, pharmazeutische Geräte (Option aus rostfreiem Stahl 316).

Präzisionsgeräte:Optische Geräte, Messgeräte, Drohnen.

Bitte um ein Angebot:Geben Sie Ihre erforderlichenMenge, Dichtungsart und Materialqualitätfür eine maßgeschneiderte Lösung.

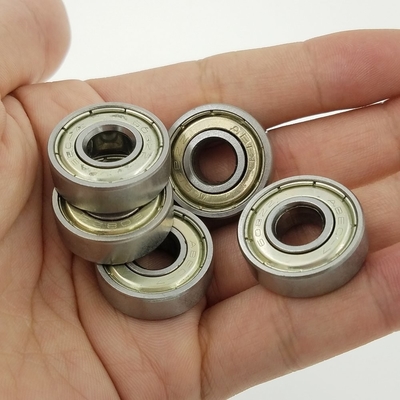

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 0


Technische Parameter von Kugellagern der Baureihe 6000:

Grundsätzliche Lager - Nein. Ich weiß nicht.	Bore d		Außendurchmesser		Breite W		Radius r		Grundlast Kennzeichnung KN		Höchstlaufzeit Ausgeschaltet		Gewicht kg/pc
									Grundlast Kennzeichnung KN		Höchstlaufzeit Ausgeschaltet
									Dynamisch	Statik	Fett	Erdöl
									Dynamisch	Statik	Fett	Erdöl
	mm	Zoll	mm	Zoll	mm	Zoll	mm	Zoll	C	C_O	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116
6007	35	1.3780	62	2.4409	14	0.5512	1.0	0.039	16	10.3	10000	13000	0.155
6008	40	1.5748	68	2.6772	15	0.5906	1.0	0.039	16.8	11.5	8000	11000	0.185
6009	45	1.7717	75	2.9528	16	0.6299	1.0	0.039	21	15.1	7200	9000	0.231
6010	50	1.9685	80	3.1496	16	0.6299	1.0	0.039	21.8	16.6	6400	7800	0.25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0.043	28.3	21.2	5700	7000	0.362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0.043	29.5	23.2	5000	6300	0.385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0.043	31.9	25	4800	6100	0.44
6014	70	2.7559	110	4.3307	20	0.7874	1.1	0.043	39.7	31	4600	5800	0.6
6015	75	2.9528	115	4.5276	20	0.7874	1.1	0.043	41.6	33.5	4400	5600	0.64

Anwendungen:

Das Einreihendesign und die Stahlkäfigart machen es zu einer robusten Wahl für Anwendungen, die eine hohe Tragfähigkeit und einen reibungslosen Betrieb erfordern.und 2RS bieten Flexibilität für verschiedene Betriebsbedingungen.

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 2

Anpassung willkommen:

Wir können Ihre Marke (Logo, Kunstwerk) auf dem Schild drucken oder Ihre Marke auf dem Schild mit Laser gravieren.
Wir können Ihre Verpackung nach Ihrem Entwurf anpassen.
Alle Urheberrechte sind im Besitz der Kunden und wir haben versprochen, keine Informationen preiszugeben.

Verpackung und Versand:

Die tiefen Rillen Kugellager werden sicher einzeln verpackt, oder Rohrverpackung oder verpackt als Anpassung Verpackung
Die Versandmethode ist verhandelbar.

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 3

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 4

ABEC-1 Toleranzklasse ABEC-1 (P0)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
1.0.6	2.5	0	-8	10	8	6	6	10	0	- 40	12
2.5	10	0	-8	10	8	6	6	10	0	- 120	15
10	18	0	-8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- 12	15	12	9	9	15	0	- 120	20
50	80	0	- 15 Jahre.	19	19	11	11	20	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	-8	10	8	6	10	6	15	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	-8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13 Jahre.	16	13	10	20	10	25
80	120	0	- 15 Jahre.	19	19	11	26	11	35
120	150	0	- 18 Jahre.	23	23	14	30	14	40

ABEC-3ToleranzklasseABEC-3 (P6)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
11.0 Uhr.6	2.5	0	- Sieben	9	7	5	5	5	0	- 40	12
2.5	10	0	- Sieben	9	7	5	5	6	0	- 120	15
10	18	0	- Sieben	9	7	5	5	7	0	- 120	20
18	30	0	-8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- 12	15	15	9	9	10	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	- Sieben	9	7	5	9	5	8	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	- Sieben	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13 Jahre.	16	16	10	20	10	18
120	150	0	- 15 Jahre.	19	19	11	25	11	20

ABEC-5ToleranzklasseABEC-5 (P5)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal		3	maximal	maximal	maximal	Hoch	Niedrig	maximal
1.0.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	-8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150 Dollar.	6

Außenring									Toleranz in Um/s
D mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	maximal	Hoch	Niedrig	maximal
1.2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- Sieben	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7ToleranzklasseABEC-7 (P4)

Innerer Ring												Toleranz in Um/s
d mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
d mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	Niedrig	maximal
1.0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- Sieben	0	- 5	7	5	3.5	4	5	5	0	- 150 Dollar.	- 150 Dollar.	4

Außenring												Toleranz in Um/s
D mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
D mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	maximal
1.2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- Sieben	0	- Sieben	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Toleranzdaten für Vibrationen eines einzelnen Lagers

D	V			V1			V2			V3			V4
mm	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Maximale Vibrationsbeschleunigung eines einzelnen Lagers

D	Durchmesserreihe ((0)				Durchmesserreihe ((2)					Durchmesserreihe ((3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Umbauten:

1607 2RS Lager

Niedriggeräuschtes Kugellager

Metallkugellager

Verwandte Produkte

Video

6200-Reihe Hochpräzisionslager 6203ZZ-Lager für Rasenmäher

Erhalten Sie besten Preis

6202ZZ Kugellager Hochgeschwindigkeitspräzisionslager

Erhalten Sie besten Preis

Video

Hochtemperaturlager der Baureihe 6000 mit niedrigem Lärm 6001RS mit 12x28x8 mm

Erhalten Sie besten Preis

Video

6001ZZ Fabrik für schweigende Hochgeschwindigkeitslager ABEC-5

Erhalten Sie besten Preis

Video

6200er Lager C3 Radialkugellager für Sportgeräte

Erhalten Sie besten Preis

Video

Kundenspezifisches Edelstahlkugellager 6201 mit Material 420

Erhalten Sie besten Preis

Doppelversiegelt 6000-Serie Lager 12x28x8mm 6001ZZ Lager Hochgeschwindigkeit

Erhalten Sie besten Preis

Video

6002ZZ Hochgeschwindigkeits- und Hochpräzisionslager für Elektrowerkzeuge

Erhalten Sie besten Preis

Einzelheiten Zu Den Produkten

Haus Produits

mit einer Breite von mehr als 20 mm,

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial

Alle Kategorien

Elektromotorlager

mit einer Breite von mehr als 20 mm,

Lager der Serie 6000

Lager der Serie 6200

Lager der Baureihe 6300

Lager der Baureihe 6800

Lager der Baureihe 6900

hohe Präzision Lager

Tragen P6

Tragen P5

P4 Lager

Miniaturlager

Nicht-Standardlager

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial

Markenbezeichnung:	BUGAO
Modellnummer:	608
MOQ:	3000 Stück
Preis:	Verhandlungsfähig
Verpackungsdetails:	Einzelverpackung, Industrieverpackung/Rohrverpackung
Zahlungsbedingungen:	30% Anzahlung, 70% vor dem Versand

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Markenname:

BUGAO

Zertifizierung:

ISO9001:2015

Modellnummer:

608

Führen des Namens:

608 Kugellager

Präzisionsbewertung:

ABEC-1, ABEC-3, ABEC-5, ABEC-7

Kontakt-Winkel:

0 Grad

Dichtungsart:

Öffnen, ZZ, RZ, 2RS

Lagerart:

Einfachreihender Tiefen-Groove-Ball

Serie:

Lager der Serie 6000

Geräusche und Vibrationen:

Z1V1, Z2V2, Z3V3, Z4V4

Anzahl der Zeilen:

Einzelne Zeile

Lagerbestand:

Reich

Anpassung:

Anpassung willkommen

Min Bestellmenge:

3000 Stück

Preis:

Verhandlungsfähig

Verpackung Informationen:

Einzelverpackung, Industrieverpackung/Rohrverpackung

Lieferzeit:

20 -30 Tage

Zahlungsbedingungen:

30% Anzahlung, 70% vor dem Versand

Versorgungsmaterial-Fähigkeit:

30.000.000

Hervorheben:

angepasste offene Kugellager

Offene Kugellager Z4V4

608 Offene Lager ABEC 5

Produkt-Beschreibung

Anpassung 6000 Serie Lager für Z4V4 Leistung Geräuscharme Vibrationskontrolle in Edelstahlmaterial

Abmessungsdiagramm (608 Lager in Standardgrößen)

Innerer Durchmesser (d):8 mm

Außendurchmesser (D):22 mm

Breite (B):7 mm

Material:Stahl aus rostfreiem Stahl (AISI 440C/304/316)

Freigabe:Z4V4 (falls erforderlich an C3/C4 angepasst)

Versiegelung:Optional ZZ (Metallschilde) oder 2RS (Gummidichtungen)

Hauptvorteile und Anwendungen

Leistungsvorteile:

Typische Anwendungen:

Hochgeschwindigkeitsmaschinen:Zahnbohrmaschinen, CNC-Spindeln, Robotik.

Korrosive Umgebungen:Marineausrüstung, Chemiepumpen, Waschbereiche.

Lebensmittel und Medizin:Fördergeräte, Mischer, pharmazeutische Geräte (Option aus rostfreiem Stahl 316).

Präzisionsgeräte:Optische Geräte, Messgeräte, Drohnen.

Bitte um ein Angebot:Geben Sie Ihre erforderlichenMenge, Dichtungsart und Materialqualitätfür eine maßgeschneiderte Lösung.

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 0


Technische Parameter von Kugellagern der Baureihe 6000:

Grundsätzliche Lager - Nein. Ich weiß nicht.	Bore d		Außendurchmesser		Breite W		Radius r		Grundlast Kennzeichnung KN		Höchstlaufzeit Ausgeschaltet		Gewicht kg/pc
									Grundlast Kennzeichnung KN		Höchstlaufzeit Ausgeschaltet
									Dynamisch	Statik	Fett	Erdöl
									Dynamisch	Statik	Fett	Erdöl
	mm	Zoll	mm	Zoll	mm	Zoll	mm	Zoll	C	C_O	r/min	r/min
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	0.97	0.36	43000	51000	0.002
605	5	0.1969	14	0.5512	5	0.1969	0.2	0.008	1.33	0.505	39000	46000	0.0035
606	6	0.2362	17	0.6693	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
607	7	0.2756	19	0.7480	6	0.2362	0.3	0.012	2.24	0.91	28000	36000	0.008
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	3.35	1.4	26000	34000	0.012
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	3.4	1.45	22000	30000	0.014
6000	10	0.3937	26	1.0236	8	0.3150	0.3	0.012	4.55	1.96	20000	28000	0.019
6001	12	0.4724	28	1.1024	8	0.3150	0.3	0.012	5.1	2.39	19000	26000	0.021
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	5.6	2.84	18000	24000	0.03
6003	17	0.6693	35	1.3780	10	0.3937	0.3	0.012	6.8	3.35	17000	22000	0.039
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	9.4	5.05	15000	19000	0.069
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	10.1	5.85	13000	17000	0.08
6006	30	1.1811	55	2.1654	13	0.5118	1.0	0.039	13.2	8.3	12000	15000	0.116
6007	35	1.3780	62	2.4409	14	0.5512	1.0	0.039	16	10.3	10000	13000	0.155
6008	40	1.5748	68	2.6772	15	0.5906	1.0	0.039	16.8	11.5	8000	11000	0.185
6009	45	1.7717	75	2.9528	16	0.6299	1.0	0.039	21	15.1	7200	9000	0.231
6010	50	1.9685	80	3.1496	16	0.6299	1.0	0.039	21.8	16.6	6400	7800	0.25
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0.043	28.3	21.2	5700	7000	0.362
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0.043	29.5	23.2	5000	6300	0.385
6013	65	2.9551	100	3.9370	18	0.7087	1.1	0.043	31.9	25	4800	6100	0.44
6014	70	2.7559	110	4.3307	20	0.7874	1.1	0.043	39.7	31	4600	5800	0.6
6015	75	2.9528	115	4.5276	20	0.7874	1.1	0.043	41.6	33.5	4400	5600	0.64

Anwendungen:

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 2

Anpassung willkommen:

Wir können Ihre Marke (Logo, Kunstwerk) auf dem Schild drucken oder Ihre Marke auf dem Schild mit Laser gravieren.
Wir können Ihre Verpackung nach Ihrem Entwurf anpassen.
Alle Urheberrechte sind im Besitz der Kunden und wir haben versprochen, keine Informationen preiszugeben.

Verpackung und Versand:

Die tiefen Rillen Kugellager werden sicher einzeln verpackt, oder Rohrverpackung oder verpackt als Anpassung Verpackung
Die Versandmethode ist verhandelbar.

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 3

Z4V4 Kugellager 608 Lager ABEC 5 in individuell angepasstem Edelstahlmaterial 4

ABEC-1 Toleranzklasse ABEC-1 (P0)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
1.0.6	2.5	0	-8	10	8	6	6	10	0	- 40	12
2.5	10	0	-8	10	8	6	6	10	0	- 120	15
10	18	0	-8	10	8	6	6	10	0	- 120	20
18	30	0	- 10	13	10	8	8	13	0	- 120	20
30	50	0	- 12	15	12	9	9	15	0	- 120	20
50	80	0	- 15 Jahre.	19	19	11	11	20	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	-8	10	8	6	10	6	15	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	-8	10	8	6	10	6	15
18	30	0	- 9	12	9	7	12	7	15
30	50	0	- 11	14	11	8	16	8	20
50	80	0	- 13 Jahre.	16	13	10	20	10	25
80	120	0	- 15 Jahre.	19	19	11	26	11	35
120	150	0	- 18 Jahre.	23	23	14	30	14	40

ABEC-3ToleranzklasseABEC-3 (P6)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
d mm		Δdmp		9	Vdp2) 0,1 Durchmesserreihe	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	hohe	niedrig	maximal
11.0 Uhr.6	2.5	0	- Sieben	9	7	5	5	5	0	- 40	12
2.5	10	0	- Sieben	9	7	5	5	6	0	- 120	15
10	18	0	- Sieben	9	7	5	5	7	0	- 120	20
18	30	0	-8	10	8	6	6	8	0	- 120	20
30	50	0	- 10	13	10	8	8	10	0	- 120	20
50	80	0	- 12	15	15	9	9	10	0	- 150 Dollar.	25

Außenring									Toleranz in Um/s
D mm		Δdmp		VDp²)⁴) Offene Lager Durchmesserreihe			mit einer Breite von mehr als 20 mm²)³)	Vdmp	- Das ist Kia.	ΔBs		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	- Das ist Kia.	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal				maximal	maximal	hohe	niedrig	maximal
1.2.5	6	0	- Sieben	9	7	5	9	5	8	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers
6	18	0	- Sieben	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	- 9	11	9	7	13	7	10
50	80	0	- 11	14	11	8	16	8	13
80	120	0	- 13 Jahre.	16	16	10	20	10	18
120	150	0	- 15 Jahre.	19	19	11	25	11	20

ABEC-5ToleranzklasseABEC-5 (P5)

Innerer Ring									Toleranz in Um/s
d mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	Sd	Schwesterchen.³⁾	ΔBs	Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal		3	maximal	maximal	maximal	Hoch	Niedrig	maximal
1.0.6	2.5	0	- 5	5	4	3	4	7	7	0	- 40	5
2.5	10	0	- 5	5	4	3	4	7	7	0	- 40	5
10	18	0	- 5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	- 120	5
30	50	0	-8	8	6	4	5	8	8	0	- 120	5
50	80	0	- 9	9	7	5	5	8	8	0	- 150 Dollar.	6

Außenring									Toleranz in Um/s
D mm		Δdmp		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	- Das ist Kia.	S.D.⁴⁾SD1⁵⁾	Meer^4.5)	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	maximal			maximal	maximal	maximal	Hoch	Niedrig	maximal
1.2.5	6	0	- 5	5	4	3	5	8	8			5
6	18	0	- 5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	- Sieben	7	5	4	7	8	8			5
50	80	0	- 9	9	7	5	8	8	10			6
80	120	0	- 10	10	8	5	10	9	11			8
120	150	0	- 11	11	8	6	11	10	13			8

ABEC-7ToleranzklasseABEC-7 (P4)

Innerer Ring												Toleranz in Um/s
d mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
d mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	Niedrig	maximal
1.0.6	2.5	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
2.5	10	0	- 4	0	- 4	4	3	2	2.5	3	3	0	- 40	- 40	2.5
10	18	0	- 4	0	- 4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	- 5	0	- 5	5	4	2.5	3	4	4	0	- 120	- 120	2.5
30	50	0	-6	0	- 5	6	4	3	4	4	4	0	- 120	- 120	3
50	80	0	- Sieben	0	- 5	7	5	3.5	4	5	5	0	- 150 Dollar.	- 150 Dollar.	4

Außenring												Toleranz in Um/s
D mm		Δdmp		Dds		Vdp2) Durchmesserreihe		Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
D mm		Δdmp		Dds		7,8,9	1,7,2,3,4	Vdmp	- Das ist Kia.	Sd	Siea	ΔBs		Vbs
Ich bin fertig.	einschließlich	hohe	niedrig	hohe	niedrig	maximal		maximal	maximal	maximal	maximal	Hoch	niedrig	maximal
1.2.5	6	0	- 4	0	- 4	4	3	2	3	4	5	Identisch mit ΔBs und VBs des inneren Rings des gleichen Lagers		2.5
6	18	0	- 4	0	- 4	4	3	2	3	4	5			2.5
18	30	0	- 5	0	- 5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	- Sieben	0	- Sieben	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	- 9	0	- 9	9	7	5	7	5	7			5

Toleranzdaten für Vibrationen eines einzelnen Lagers

D	V			V1			V2			V3			V4
mm	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch	Niedrig	Mittelfristig	Hoch
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Maximale Vibrationsbeschleunigung eines einzelnen Lagers

D	Durchmesserreihe ((0)				Durchmesserreihe ((2)					Durchmesserreihe ((3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

Umbauten:
